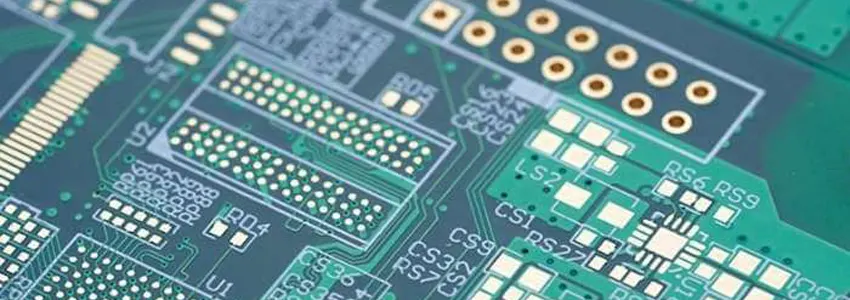

Сборка через отверстия — это технология в электронике, при которой соединения устанавливаются путем вставки компонентов через отверстия в печатной плате. На протяжении многих лет этот метод был распространен при производстве сборок печатных плат (PCBA). Несмотря на появление более новых методов сборки, сборка печатных плат через отверстия остается востребованной благодаря своей простоте, надежности и экономичности. Он обычно используется для разработки прототипов и мелкосерийного производства. Компания Fastlink предлагает широкий спектр услуг по изготовлению сквозных отверстий, включая автоматическую установку компонентов, пайку волной и селективную пайку. Кроме того, мы обеспечиваем автоматическую установку как радиальных, так и осевых компонентов.

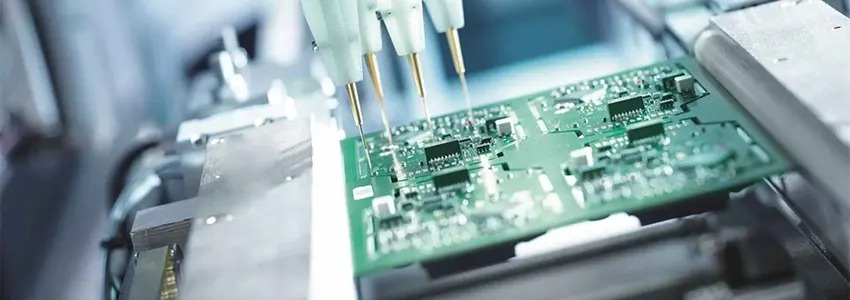

В последние три десятилетия электронная промышленность все больше отдает предпочтение технологии поверхностного монтажа (SMT). Эта тенденция во многом обусловлена факторами стоимости. Компоненты SMT не только более компактны, но и, как правило, менее дорогостоящи. Однако, несмотря на экономические преимущества, паяные соединения SMT подвержены различным производственным дефектам, таким как трещины, пустоты и шарики припоя, что делает их менее надежными в определенных сценариях. Таким образом, технология сквозных отверстий сохраняет свою актуальность в определенных областях применения.
Для крупносерийного производства возможна автоматизированная сборка печатных плат со сквозными отверстиями с использованием оборудования для осевой, радиальной или двойной линейной установки (DIP). После того как компоненты размещены в предназначенных для этого сквозных отверстиях, следует процесс пайки. Он может выполняться вручную или с помощью дополнительной автоматизации. Для массового производства с повторяющейся пайкой сквозных отверстий обычно используются такие процессы, как автоматизированная пайка волной или селективная пайка.
FastPCB PCB использует как ручные, так и автоматизированные технологии сборки сквозных отверстий для радиальных и осевых компонентов. Для мелкосерийного производства автоматическая сборка печатных плат со сквозными отверстиями является нашим предпочтительным методом, позволяющим сократить расходы на транспортировку материалов и оплату труда. Наша ручная технология позволяет решать сложные задачи по сборке сквозных отверстий, минимизируя перемещения оператора и перемещение изделия. Документация и проверки в процессе производства обеспечивают полное и точное размещение компонентов.
Пайка волной используется как для компонентов со сквозными отверстиями, так и для компонентов поверхностного монтажа, но мы предпочитаем использовать ее для компонентов со сквозными отверстиями. Печатные платы, изготовленные по смешанной технологии, подвергаются как пайке оплавлением, так и пайке волной.

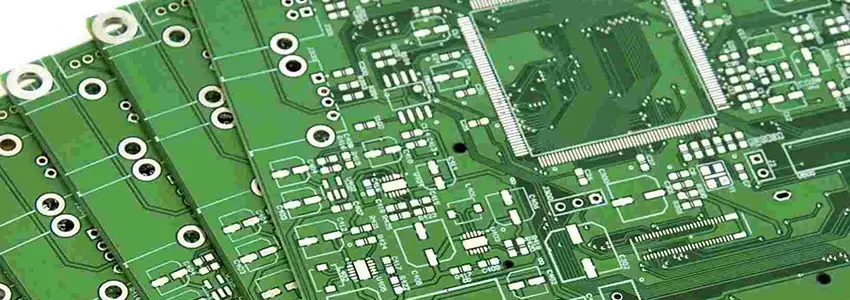

● Сборка печатных плат со сквозными отверстиями предполагает подключение компонентов через предварительно просверленные отверстия на печатной плате, при этом пайка выполняется с обеих сторон для надежного крепления.
●Эта технология хорошо подходит для создания сложных крупномасштабных схем, особенно в высокочастотных приложениях.
● Благодаря большим размерам и надежным точкам соединения сквозные компоненты способны выдерживать более высокие токовые нагрузки по сравнению с аналогами для поверхностного монтажа.
● На печатных платах со сквозными отверстиями можно размещать более тяжелые компоненты, такие как разъемы, потенциометры и переключатели, которые часто не подходят для SMT-сборок.
●Эти платы обладают превосходным теплоотводом и обеспечивают большую площадь контакта между компонентом и печатной платой благодаря металлическому покрытию или припою, что является значительным преимуществом по сравнению с SMT.
●С точки зрения электрических характеристик технология сквозных отверстий превосходит другие, такие как SMD/SMT, предлагая улучшенную целостность сигнала, экранирование электромагнитных помех и конструкцию плоскости заземления.
● Ремонт и доработка более просты при использовании плат со сквозными отверстиями, поскольку они обеспечивают легкий доступ к обеим сторонам печатной платы, в отличие от технологии поверхностного монтажа.
● Технология сквозных отверстий отличается повышенной надежностью благодаря прочным механическим соединениям, что делает ее предпочтительным выбором для приложений, где стабильное соединение имеет решающее значение.
● Благодаря большим размерам и более прочным электрическим соединениям платы со сквозными отверстиями более устойчивы к перепадам температур, ударам и вибрациям по сравнению с SMT, что идеально подходит для работы в сложных условиях.
В сфере монтажа печатных плат поверхностный монтаж широко распространен в различных отраслях промышленности. Тем не менее, монтаж печатных плат через сквозные отверстия остается незаменимым для схем в оборудовании, которое должно выдерживать высокие нагрузки, работать на повышенных скоростях или выдерживать экстремальные температуры. Сквозной монтаж печатных плат выбирается для таких приложений благодаря ряду преимуществ:
Сборка через сквозные отверстия предполагает установку компонентов в печатную плату и их фиксацию металлическим припоем. Этот метод создает прочные соединения между схемой и ее компонентами, необходимые для сохранения целостности электрооборудования в процессе эксплуатации. Такая прочность делает сквозной монтаж предпочтительным выбором для электрооборудования с высокой степенью риска по сравнению с другими методами, такими как поверхностный монтаж.
Более прочные связи между схемой и ее компонентами означают повышенную долговечность. Это качество позволяет сборке выдерживать жесткие условия эксплуатации с минимальным износом или повреждением. Сборка со сквозными отверстиями особенно подходит для таких отраслей, как аэрокосмическая промышленность или тяжелое машиностроение, обеспечивая большую долговечность и потенциально снижая потребность в частой замене.
Надежность является ключевым фактором при использовании оборудования, и сборка печатных плат со сквозными отверстиями эффективно решает эту проблему. Надежность технологии сверления и пайки при сборке через сквозные отверстия устраняет неопределенность в отношении производительности схемы. Эта надежность имеет решающее значение для поддержания эффективности, особенно в сложных или быстро меняющихся условиях работы.
Сборка через сквозные отверстия получила признание благодаря своей экологичности и прочным соединениям, которые она образует между компонентами и платой. Этот метод позволяет отказаться от традиционной пайки и снизить нагрузку на окружающую среду. Высокая надежность делает его особенно подходящим для отраслей с жесткими требованиями, таких как аэрокосмическая и военная. Процесс сквозных отверстий предполагает установку выводов компонентов в отверстия печатной платы и их пайку, создавая соединение, способное выдерживать механические нагрузки и высокие температуры, что является ключевой причиной его распространенности в производстве военного и аэрокосмического оборудования.
В сфере производства печатных плат компоненты со сквозными отверстиями являются основным элементом, особенно на этапах тестирования и создания прототипов. Их конструкция обеспечивает более легкую замену и перестановку по сравнению со стандартными компонентами, что повышает универсальность и удобство использования в различных приложениях. Долговечность и устойчивость к нагрузкам компонентов со сквозными отверстиями также делают их популярным выбором в промышленном оборудовании и машинах. Кроме того, прочные и яркие характеристики светодиодных ламп со сквозными отверстиями сделали их предпочтительным вариантом для крупномасштабных дисплеев, таких как гигантские рекламные щиты.
Несмотря на свои преимущества, сборка через отверстия имеет свои ограничения. Этот процесс может быть трудоемким и дорогостоящим, в первую очередь из-за необходимости сверления и ручной установки и пайки компонентов. Этот трудоемкий метод может увеличить сроки производства и повысить стоимость, что важно учитывать в условиях крупносерийного производства.
Еще одно ограничение сборки через сквозные отверстия связано с ее пригодностью для многослойных печатных плат. Необходимость сверлить отверстия в нескольких слоях может усложнить конструкцию и снизить эффективность платы. Кроме того, печатные платы со сквозными отверстиями, как правило, крупнее своих аналогов, изготовленных по технологии поверхностного монтажа (SMT). Эта разница в размерах может ограничить их применение в условиях, когда компактность и эффективность использования пространства имеют решающее значение.
Компания FastlPCB Plus предлагает услуги по сборке печатных плат со сквозными отверстиями, которые удовлетворяют потребности в сборке обычных проводов в различных отраслях промышленности. Наши услуги включают в себя сборку односторонних, двусторонних и многослойных печатных плат с покрытием через отверстия (PTH) высокой плотности, в соответствии с требованиями наших клиентов к мало- и среднесерийному производству. Развитые за годы работы возможности позволяют нам более эффективно обслуживать наших клиентов:
● Мы специализируемся на сборке печатных плат со сквозными отверстиями для односторонних, двусторонних и многослойных плат высокой плотности.
● Наше предприятие оснащено современным автоматизированным оборудованием для установки осевых и радиальных компонентов, что обеспечивает быструю и точную установку компонентов со сквозными отверстиями.
● Мы используем самые современные печи для оптимального нанесения паяльной пасты, а также автоматизированное оборудование для пайки волной для обеспечения точной пайки компонентов со сквозными отверстиями.
● Наши возможности комплексного тестирования, включая внутрисхемное тестирование, автоматизированный оптический контроль (AOI), автоматизированный рентгеновский контроль (AXI) и испытания на выгорание, позволяют нам поддерживать качество и доступность.
●Компания FastPCB Plus успешно справляется с проектами от небольших до крупных объемов для клиентов из таких отраслей, как аэрокосмическая, медицинская, автомобильная и телекоммуникационная.
Важнейшим аспектом производства и сборки печатных плат является тщательное тестирование продукции. Соблюдение стандартов качества является краеугольным камнем нашей деятельности, что отражается в наших тщательных процессах тестирования и проверки.
Поставка электрических компонентов без тщательной проверки повышает риск возникновения неисправностей, которые могут нарушить работу предприятия. Наши передовые автоматизированные системы тестирования и контроля выявляют дефекты на ранних стадиях, обеспечивая надежность наших печатных плат еще до того, как они попадут к нашим клиентам.
Наши возможности распространяются на самые разные проекты, независимо от дизайна или размера печатной платы. Мы эффективно работаем как со стандартными, так и с нестандартными материалами, включая медь, жесткий FR-4, гибкий, Rogers, rigid-flex и алюминий. Наш процесс закупок отличается гибкостью: мы поставляем компоненты, необходимые для сборки печатных плат, и используем материалы, предоставленные клиентами. Такой подход позволяет нам предлагать уникальные и экономически эффективные решения по сборке, отвечающие конкретным потребностям каждого проекта.
