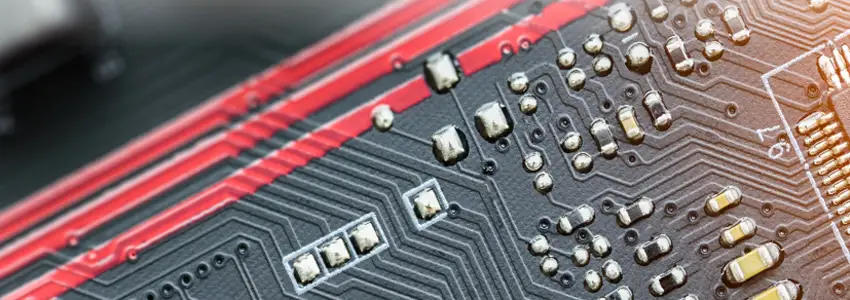

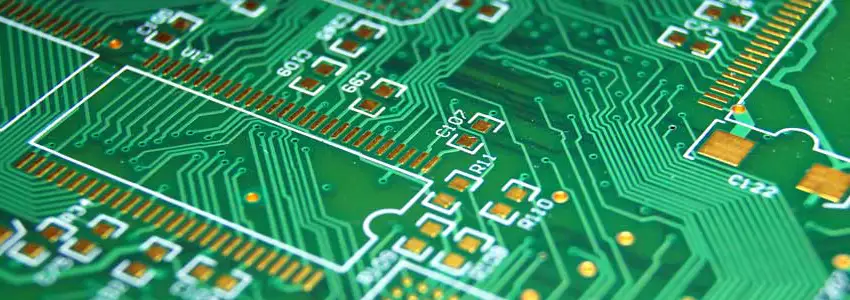

В области бытовой электроники печатные платы широко используются благодаря их большому объему и разнообразию. Этот сектор охватывает широкий спектр продукции, включая бытовое освещение, устройства «умного дома», такие популярные товары, как смартфоны, ноутбуки и офисные компьютеры, а также огромное количество продуктов Интернета вещей (IoT) и носимых технологий. Эти потребительские электронные товары, как правило, имеют умеренные стандарты надежности и разрабатываются с учетом экономической эффективности, учитывая их короткий жизненный цикл. Поэтому для таких изделий обычно выбираются простые и недорогие односторонние и двусторонние печатные платы. Кроме того, решающую роль играет промышленный дизайн, который часто приводит к выбору гибких печатных плат.
В FastPCB Plus мы тесно сотрудничаем с клиентами и контрактными производителями, чтобы поставлять высококачественные печатные платы для их устройств. Мы применяем строгие протоколы контроля качества, чтобы гарантировать безопасность и надежность устройств, использующих наши печатные платы. Наши услуги включают быстрое создание прототипов и доступные решения, разработанные с учетом специфических потребностей печатных плат для бытовой электроники.
Печатные платы вездесущи в нашей повседневной жизни, они присутствуют почти в каждом электронном устройстве, которое мы используем, включая микроволновые печи, мобильные телефоны, компьютеры и телевизоры. Их конструкция и сложность зависят от области применения. Вот различные типы печатных плат и их применение.
Односторонние печатные платы имеют единственный слой проводящего материала, обычно медного, с одной стороны. Другая сторона используется для монтажа различных электронных компонентов. Эти платы легко производить массово из-за простоты их конструкции. Несмотря на базовую структуру, они являются неотъемлемой частью множества сложных устройств, включая калькуляторы, радио- и стереосистемы, а также принтеры.
Двусторонние печатные платы имеют проводящие слои с обеих сторон, что позволяет создавать более плотные схемы. Такая конструкция выгодна для схем средней сложности, таких как светодиодное освещение, торговые автоматы и промышленные системы управления. Для соединения схем с обеих сторон используется технология сквозных отверстий, что повышает функциональность этих плат.
Многослойные печатные платы состоят из трех и более слоев, ламинированных и спрессованных под воздействием высоких температур. Такая сложная конструкция приводит к компактным размерам при высокой плотности монтажа, обеспечивая повышенную гибкость и емкость. Такие печатные платы широко используются в современных электронных устройствах, таких как компьютеры, системы GPS и спутниковые технологии.
Жесткие печатные платы характеризуются негибкостью, они изготавливаются из твердого материала-основы. Такие платы сохраняют свою форму на протяжении всего срока службы и обычно используются в приложениях, требующих определенной, неизменной формы. Жесткие печатные платы, которые могут быть односторонними, двухсторонними или многослойными, используются в различных устройствах, таких как GPS-оборудование, мобильные телефоны, планшеты, рентгеновские аппараты и кардиомониторы.
В отличие от жестких печатных плат, гибкие печатные платы предназначены для изгибания и сгибания. Они обычно монтируются на податливые пластиковые подложки. Благодаря своей тонкости и легкости они идеально подходят для небольших пространств и сложных форм. Гибкие печатные платы экономически эффективны благодаря снижению потребности в материалах и упаковке. Они широко используются в компьютерных жестких дисках, автомобильной электронике (например, в антиблокировочных системах тормозов) и смартфонах.
Жестко-гибкие печатные платы сочетают в себе свойства как жестких, так и гибких печатных плат. Эти гибридные платы складываются и могут постоянно изгибаться. Благодаря более тонкой конструкции они идеально подходят для изделий, где пространство и вес являются ограничивающими факторами. Жестко-гибкие печатные платы можно встретить в компактных и легких устройствах, таких как кардиостимуляторы, цифровые камеры и смартфоны.
Печатные платы играют важнейшую роль в различной электронике потребительского класса, выполняя множество функций. Давайте рассмотрим некоторые распространенные примеры:
● Television Sets: Modern flat-screen TVs, particularly LCD and LED models, rely on multiple PCBs. These boards manage functions like power supply, input/output operations, audio processing, display driving, and more.
● Компьютеры и ноутбуки: Основные компоненты, такие как материнские платы, графические и звуковые карты, сетевые интерфейсы в компьютерах и ноутбуках, построены на печатных платах.
● Мобильные телефоны: Все схемы в мобильных телефонах, от главной системной платы до схемы зарядки, драйверов дисплея и антенных плат, построены на печатных платах.
● Фотоаппараты: В бытовых цифровых и видеокамерах печатные платы используются для обработки, хранения, управления затвором, работы вспышки, автофокуса, драйверов дисплея и управления питанием.
● Аудиотехника: В домашних стереосистемах, колонках и наушниках печатные платы используются для схем усиления звука, управления входами/выходами и системами питания.
● Игровые консоли: Такие устройства, как PlayStation, Xbox и Nintendo Switch, содержат печатные платы для подключения центральных процессоров, графических процессоров, интерфейсов игровых картриджей/дисководов, а также поддерживают беспроводную связь/Bluetooth.
● Бытовая техника: В мелких бытовых приборах, таких как микроволновые печи, блендеры, пылесосы и кофеварки, печатные платы используются для электронного управления, таймеров и схем питания.
Производство печатных плат для бытовой электроники высокого класса сопряжено с уникальными трудностями, отличными от тех, что возникают на рынках среднего и низкого класса. Продукция высокого класса требует точных и надежных материалов и технологий производства печатных плат.
● Сложная разводка внутренних слоев: Спрос на сложную разводку внутреннего слоя и точные размеры рисунка постоянно растет. Эта сложность усиливается наличием многочисленных импедансных сигнальных линий во внутреннем слое. Сохранение целостности этих линий требует точного контроля их ширины и расстояния между ними, часто около 3 мил или меньше.
● Умножение и выравнивание слоев: С увеличением количества слоев в таких платах возрастает и сложность их точного выравнивания. Кроме того, использование тонкой сердцевины, склонной к образованию складок, усложняет производство и увеличивает затраты.
Пленки, используемые в печатных платах, подвержены расширению и усадке из-за колебаний температуры и влажности в цеху. Такое поведение отражается на самих платах, усложняя точность выравнивания внутренних слоев.
Процесс ламинирования, включающий укладку нескольких плат и материалов препрега (PP), чреват такими проблемами, как расслоение, скольжение и остатки парового барабана. При работе с большим количеством слоев становятся очевидными несоответствия в расширении, контроле усадки и компенсации коэффициента размера. Кроме того, тонкие межслойные изоляционные слои могут привести к сбоям в испытаниях на надежность межслойных соединений.
● Сложности при сверлении: Различные материалы приводят к разной шероховатости сверлильных отверстий, что затрудняет удаление остатков клея. Многослойные платы высокой плотности, характеризующиеся высокой плотностью отверстий, имеют более низкую эффективность производства и более высокий риск поломки инструмента.
● Риск возникновения эффекта CAF: Близкое расположение отверстий в платах высокой плотности может привести к возникновению эффекта проводящей анодной нити (CAF), что создает серьезную проблему для сохранения целостности печатной платы.
Наши возможности проектирования, производства и сборки позволяют нам с легкостью справляться со сложными проектами печатных плат. Мы гордимся этими возможностями, которые позволили нам стать надежным и предпочтительным производителем печатных плат для бытовой электроники.
● Многослойное производство: Мы производим различные многослойные печатные платы, от 1 до 36+ слоев, удовлетворяя различные сложности в дизайне печатных плат.
● Разнообразные методы финишной обработки: Наши возможности отделки включают HASL, иммерсионное серебро и бессвинцовые варианты, такие как HASL + золотые пальцы, OSP и ENIG золото.
● Передовые методы работы с компонентами: Мы умеем работать с бессвинцовыми носителями микросхем, BGA с шагом до 12 мил, одно- и двухсторонними BGA, а также размещать и ремонтировать QFP, FCP, 0201, QFN и CSP со сверхмелким шагом.
● Услуги сборки: Мы предлагаем полный спектр услуг по сборке, включая монтаж поверхностных компонентов (SMT), монтаж компонентов в отверстия (THT), односторонний и двусторонний SMT-монтаж, а также комбинированный SMT/THT.
● Контроль качества: Используем рентгеновский контроль и автоматический оптический контроль (AOI) для гарантии высочайших стандартов качества.
● Контролируемая производственная среда: Наши цеха оснащены кондиционированием и антистатической защитой, что обеспечивает идеальные условия для изготовления печатных плат.
● Гибкость по типам PCB: Собираем жесткие, гибкие и многослойные печатные платы любой сложности.
● Выбор материалов: Используем Rogers, FR-4, Teflon, Nelco и другие материалы для удовлетворения любых требований.
● Крупносерийное производство: Обрабатываем большие объемы заказов с сохранением высокой эффективности.
● Бессвинцовая и срочная сборка: Специализируемся на экологичной и оперативной сборке, отвечающей современным запросам отрасли.
FastPCB Plus — один из ведущих производителей печатных плат в Китае. Мы понимаем потребности клиентов и предлагаем индивидуальные решения. Благодаря современному оборудованию и мощным производственным возможностям, мы обеспечиваем надежность PCB для безупречной работы ваших устройств.Нужна помощь с заказом? Свяжитесь с нами — обсудим ваш проект!
