При внедрении печатных плат (ПП) в ваши проекты их производительность и надежность имеют первостепенное значение. Чтобы гарантировать удовлетворенность клиентов, крайне важно использовать надежные методы тестирования печатных плат.

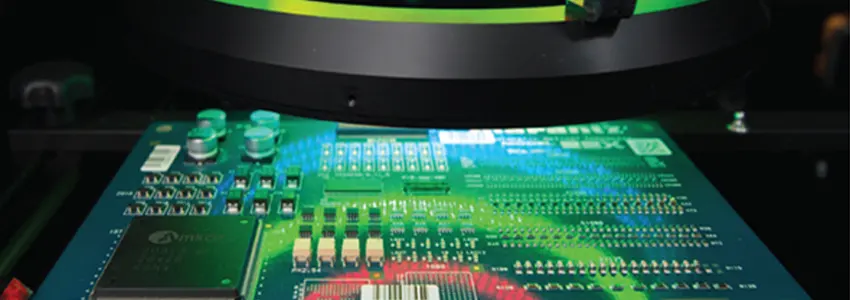

Автоматизированная оптическая инспекция (АОИ) — незаменимый процесс при изготовлении и сборке печатных плат, эффективно выявляющий дефекты и обеспечивающий функциональность печатных плат. Эта технология играет ключевую роль в тщательной проверке электронных узлов и печатных плат, гарантируя высокое качество продукции, лишенной производственных дефектов.
Если ваша цель — создать безупречную печатную плату для вашего электронного устройства, от первоначального дизайна до конечного продукта, Fastlink предлагает идеальное решение для автоматизированной оптической инспекции, соответствующее вашим потребностям.
Несмотря на значительный прогресс, современные микросхемы гораздо сложнее своих предшественников. Внедрение технологии поверхностного монтажа и последующее уменьшение размеров привело к появлению исключительно компактных плат. Даже базовые платы содержат тысячи паяных соединений, которые являются обычными местами возникновения дефектов.
Такая повышенная сложность делает ручной контроль непрактичным. Даже если ручной контроль считался целесообразным, он оказывался неэффективным из-за усталости инспектора и возможности упустить дефекты. Современный рынок требует больших объемов высококачественной продукции, поставляемой быстро, что требует надежных и эффективных методов поддержания качества продукции. АОИ, или автоматизированная оптическая инспекция, является важным инструментом в стратегиях интегрированного тестирования электроники, обеспечивая экономическую эффективность за счет обнаружения дефектов на ранних этапах производственной линии.
Системы АОИ могут быть интегрированы в производственную линию сразу после процесса пайки, что позволяет обнаруживать дефекты на ранней стадии. Это дает несколько преимуществ. Во-первых, при раннем обнаружении дефектов их устранение обходится дешевле. Во-вторых, проблемы с пайкой и сборкой можно выявить сразу же, что позволяет быстро реагировать на них на более ранних этапах. Такое быстрое реагирование гарантирует, что проблемы будут распознаны и устранены до того, как будет выпущено значительное количество плат с одним и тем же дефектом.
Автоматизированные системы оптического контроля (AOI) состоят из двух основных компонентов: оптической системы и специализированного программного алгоритма, адаптированного под конкретный производственный процесс.

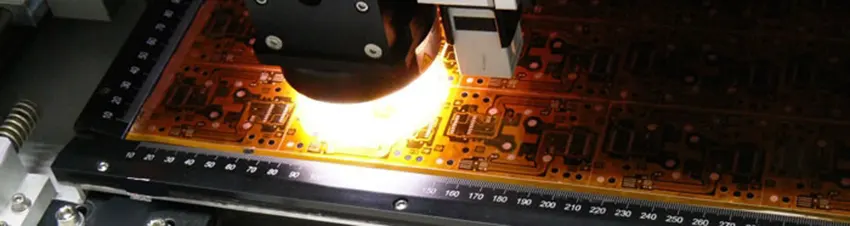

Оптическая система занимает центральное место в системе АОИ. Она захватывает изображения проверяемого изделия, и от качества этих изображений зависит общая эффективность системы. Как правило, оптическая система АОИ включает в себя источник света, ряд объективов и цифровую камеру.
● Источник света: Освещает проверяемый продукт. Его тип, цвет и угол освещения существенно влияют на обнаружение дефектов. Если в старых системах использовались флуоресцентные лампы или лампы накаливания, и даже ультрафиолетовые лампы, то в современных системах преимущественно используются светодиодные матрицы или галогенные лампы для постоянного и равномерного освещения.
● Линзы: Они направляют отраженный от продукта свет на матрицу камеры. Их качество имеет решающее значение для получения четких изображений. Система объективов регулируется, позволяя создавать различные поля зрения и глубины резкости, что подходит для продуктов разных размеров и типов.
● Камера: Этот компонент фиксирует изображение изделия. Камеры системы АОИ варьируются от стандартных 2D-камер до продвинутых 3D-датчиков, собирающих информацию о глубине. Пиксели камеры преобразуют полученный свет в цифровые данные, которые затем обрабатываются программным обеспечением АОИ для проведения контроля.
Эффективность работы машины AOI в значительной степени зависит от алгоритмов ее программного обеспечения. Эти алгоритмы анализируют данные оптической системы, выявляя дефекты или аномалии в проверяемых изделиях. Они действуют как «мозг» системы АОИ, отличая приемлемые изделия от изделий с дефектами.
Общие программные алгоритмы для АОИ включают в себя:
● Алгоритмы сопоставления образцов: Они сравнивают изображение проверяемого элемента с эталонным изображением, чтобы обнаружить отклонения. Они эффективны в сценариях, где расположение и ориентация компонентов имеют решающее значение.
● Статистическое сопоставление образцов: продвинутая форма сопоставления образцов, этот алгоритм учится на вариациях внешнего вида хороших единиц, используя статистические меры для выявления значительных отклонений.
● Алгоритмы, основанные на признаках: Эти алгоритмы, используемые для сложных проверок, выявляют и измеряют определенные характеристики изображения (например, края, углы, цвета или текстуры) и сравнивают их с заданными критериями.
● Алгоритмы машинного обучения (ML): Набирающие популярность алгоритмы машинного обучения, часто основанные на нейронных сетях, обучаются на многочисленных изображениях для выявления различных и сложных типов дефектов. Они особенно полезны при различном внешнем виде изделий или сложных формах дефектов.
Выбор алгоритма во многом зависит от специфики задачи инспекции, так как некоторые алгоритмы могут быть эффективны в одних сценариях, но не в других. Выбор наиболее эффективного алгоритма требует глубокого понимания требований к инспекции.
АОИ играет решающую роль в выявлении дефектов в процессах технологии поверхностного монтажа (SMT) и пайки волной. Наша проверенная технология позволяет эффективно проверять и выявлять широкий спектр производственных ошибок.
AOI позволяет обнаруживать различные дефекты, включая:
● Билбординг
● Смещение компонентов
● Полярность компонента
● Наличие или отсутствие компонента
● Перекос компонентов
● Излишние паяные соединения
● Перевернутые компоненты
● Дефекты высоты
● Недостаточное количество пасты вокруг выводов
● Недостаточное количество паяных швов
● Приподнятые выводы
● Отсутствующие компоненты
● Регистрация пасты
● Сильно поврежденные компоненты
● Мостики припоя
● Наплывы
● Дефекты объема
● Неправильные компоненты
● Мосты
Появление SMT и других компактных печатных плат позволило интегрировать мощные схемы в более компактные устройства, открывая беспрецедентные технологические возможности. Однако такая миниатюризация также привела к усложнению процесса разработки печатных плат. При наличии тысяч паяных соединений на плате среднего размера возрастает вероятность возникновения дефектов, таких как отсутствие компонентов или недостатки.
Растущая сложность печатных плат делает ручной осмотр непрактичным. Из-за огромного количества плотно упакованных компонентов ручной осмотр занимает много времени и чреват ошибками из-за усталости инспектора и вероятности пропустить дефекты.
В условиях постоянного уменьшения размеров компонентов точность позиционирования как контрольно-измерительного оборудования, так и производственных процессов становится все более важной. Как правило, системы АОИ должны обеспечивать субпиксельную точность, достаточную для обнаружения тонких позиционных отклонений, которые могут привести к дефектам 01005.
Тестирование AOI повышает процент прохождения печатных плат, тем самым снижая их стоимость.
Испытания AOI эффективно проверяют как печатные платы, так и сборки печатных плат. Для печатных плат оно выявляет такие дефекты, как короткие замыкания, обрывы и недостаточное количество припоя. Для сборок печатных плат тщательно проверяется пайка компонентов, полярность и значения.
Освещение играет важнейшую роль в достижении желаемых результатов в приложениях машинного зрения. Постоянно меняющаяся среда производства электроники требует динамического освещения для обеспечения максимально широкого охвата дефектов для различных конфигураций компонентов и печатных плат. Используя экономическую эффективность светоизлучающих диодов, системы АОИ могут конфигурировать настраиваемые световые массивы в программном обеспечении для контроля. Кроме того, системы AOI могут гибко настраивать контрастность изображения, облегчая идентификацию различных дефектов с помощью нескольких цветов под разными углами. Программируемое освещение служит бесценным инструментом для максимального увеличения возможностей обнаружения дефектов.
Сбор и извлечение данных — важнейшие функции любой системы АОИ. Данные могут быть представлены в различных форматах, включая текстовый вывод, сбор изображений, базы данных или их комбинации. В то время как сбор данных является стандартной функцией большинства систем АОИ, поиск информации зачастую более сложен и зависит от конфигурации производственной линии.
AOI может быть интегрирован на любой стадии процесса производства, в зависимости от конкретных потребностей и допустимых уровней затрат. Внедрение АОИ-тестирования после пайки оплавлением особенно выгодно, поскольку большинство дефектов возникает из-за сбоев в процессе пайки, что позволяет снизить соответствующие затраты и повысить эффективность контроля. Кроме того, AOI позволяет немедленно скорректировать параметры изготовления или сборки, обеспечивая правильное производство последующих изделий.
AOI обладает рядом преимуществ по сравнению с другими методами обнаружения дефектов печатных плат. Вот сравнение AOI с альтернативными методами контроля:
Для проверки печатных плат в AXI используется рентгеновское излучение, а не световое изображение. Компании часто используют AXI для оценки очень сложных или густонаселенных плат. Рентгеновские лучи проникают в материалы, чтобы получить их изображение, в то время как свет при AOI отражается от поверхностей, что может привести к затемнению компонентов. Рентгеновские лучи проходят через различные слои материала, обеспечивая точное изображение всех слоев.
Основной недостаток AXI — высокая стоимость. Из-за своей дороговизны AXI обычно используется только на очень сложных или густонаселенных платах.
Для сканирования и измерения печатных плат в системе ALT используются лазеры, а не традиционные световые изображения. Поскольку лазерный свет отражается от компонентов печатной платы, система ALT использует лазерные позиции для точного определения расположения, высоты и отражательной способности компонентов. Подобно AOI, система ALT сравнивает эмпирические измерения со схемой или спецификацией, чтобы обнаружить недостатки.
Измерение ALT особенно полезно для оценки расположения и количества паяльной пасты, но помехи иногда могут стать причиной неточных измерений.
ICT использует электрический датчик для оценки функциональности собранной печатной платы. Электрический ток используется для проверки правильности расположения и функционирования каждого компонента. Он проверяет наличие короткого замыкания и обрыва цепи, а также оценивает такие важные электрические свойства, как емкость и сопротивление.
Поскольку в процессе пайки используется электрический ток, ICT предоставляет менее подробную информацию о пайке, чем AOI. Он может оценить качество электрических компонентов и предоставить информацию о дефектах пайки, влияющих на схему, но он предлагает ограниченное количество деталей о недостаточном или избыточном количестве припоя.
AOI, как правило, более надежен, чем ICT, особенно для современных печатных плат меньшего размера.
Компании, производящие печатные платы, часто предпочитают AOI MVI, поскольку AOI не требует прикосновения к платам. Ручной контроль предполагает работу с платами, что может привести к появлению дефектов. AOI позволяет сканировать печатные платы, не затрагивая хрупкие компоненты и сохраняя целостность структуры.
AOI также более надежен, чем MVI. Человек может легко пропустить незначительные дефекты печатной платы. AOI обнаруживает даже самые мелкие ошибки. Его точность никогда не снижается, он сканирует печатные платы более детально, чем человеческий глаз, и неизменно надежно работает на протяжении всего производственного процесса.
Решения FastPCB Plus по АОИ являются быстрыми, точными и эффективными, гарантируя, что ваши печатные платы дойдут до стадии производства без переделок и задержек в устранении неполадок. Мы предлагаем конкурентоспособные цены, обеспечивая значительную экономию средств для наших клиентов. Чтобы найти надежные услуги автоматизированной оптической инспекции (AOI) в Китае, свяжитесь с нами сегодня.
