Электронные устройства пронизывают современную жизнь, охватывая широкий спектр продукции — от мобильных телефонов, компьютеров и игровых приставок до таких необходимых бытовых приборов, как холодильники и телевизоры. Эти устройства значительно повышают удобство повседневной жизни. Их широкая доступность и функциональность во многом зависят от процесса электронной сборки.

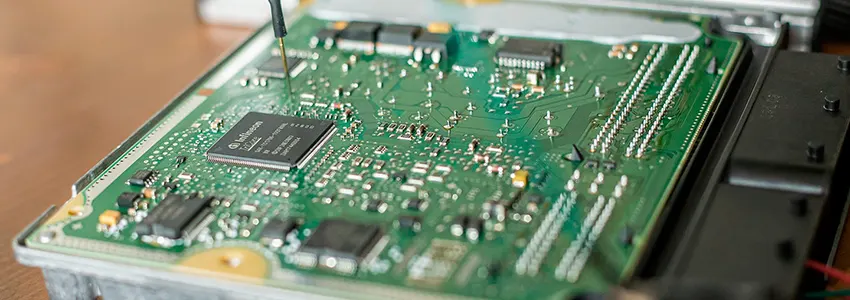

Электронная сборка — это сложный процесс размещения и соединения различных электронных компонентов на печатной плате. Этот сложный танец компонентов и соединений превращает голые платы в функциональные модули, известные как PCBA. Эти PCBA могут использоваться для создания готовых изделий или служить строительными блоками для более крупных систем.
Одна из наших основных специализаций — услуги по электронной сборке. Мы используем как технологию поверхностного монтажа (SMT), так и технологию сквозных отверстий (THT), чтобы удовлетворить разнообразные потребности наших клиентов. Кроме того, мы предлагаем такие ценные дополнительные услуги, как нанесение конформного покрытия, тщательное тестирование и герметизация.
Производство электроники включает в себя систематический многоступенчатый процесс, который превращает проектные концепции в осязаемые электронные продукты. Этот процесс включает в себя такие ключевые этапы, как проектирование, поиск компонентов, сборка, тестирование, изготовление корпусов, контроль качества и упаковка. Каждый этап играет ключевую роль в обеспечении соответствия конечного продукта спецификациям проекта и стандартам качества.
На этом начальном этапе разрабатывается концепция электронного изделия. Она включает в себя детальное проектирование схемы, выбор компонентов и, при необходимости, разработку программного обеспечения. Инженеры-конструкторы используют различные инструменты, такие как САПР, для компоновки и моделирования. После этапа проектирования создается прототип. Создание прототипа имеет решающее значение для проверки осуществимости дизайна, выявления потенциальных проблем и доработки продукта перед серийным производством. Это итеративный процесс, часто включающий несколько версий прототипа.
При окончательно разработанном дизайне поиск нужных компонентов имеет решающее значение. Производители электронных узлов должны учитывать стоимость, доступность и технические характеристики. Сотрудничество с несколькими поставщиками — обычное дело для обеспечения стабильных поставок таких компонентов, как полупроводники, резисторы, конденсаторы и разъемы. Этот этап также включает оценку качества и надежности компонентов, поскольку они напрямую влияют на производительность конечного продукта.
Сердцем большинства электронных изделий является печатная плата. На этом этапе печатная плата изготавливается в соответствии со спецификациями проекта. Затем компоненты монтируются с помощью таких технологий, как технология поверхностного монтажа и сквозной монтаж. Автоматизированные машины размещают крошечные компоненты с высокой точностью, а пайка осуществляется либо паяльником, либо волной. Для обеспечения точности сборки используются такие методы контроля, как автоматизированная оптическая инспекция.
Испытания необходимы для обеспечения соответствия продукта стандартам функциональности, производительности и безопасности. Они включают в себя функциональные испытания для проверки работы изделия по назначению, экологические испытания для обеспечения долговечности в различных условиях и испытания на надежность для обеспечения долговременной работы. Применяются такие передовые методы тестирования, как внутрисхемное тестирование (ICT) и функциональное тестирование цепей (FCT).
Корпус не только защищает внутренние компоненты, но и придает изделию эстетичный и эргономичный вид. Материалы, такие как пластмассы, металлы или композиты, выбираются с учетом прочности, веса и стоимости. Методы производства могут варьироваться от литья под давлением для пластика до обработки на станках с ЧПУ для металлов. При проектировании корпуса также учитываются такие факторы, как теплоотдача, пользовательский интерфейс и соответствие нормативным стандартам.
На этом этапе печатная плата интегрируется в корпус вместе с другими элементами, такими как дисплеи, кнопки и разъемы. В зависимости от сложности изделия этот процесс может включать ручные сборочные линии или автоматизированные процессы. Прокладка кабелей, прикручивание и окончательная пайка являются частью этого этапа, обеспечивая надежное размещение и подключение всех компонентов.
Контроль качества является неотъемлемой частью каждого этапа производства. Он включает в себя ряд проверок, испытаний и анализов, чтобы убедиться, что каждый продукт соответствует установленным стандартам и спецификациям. Механизмы контроля качества включают в себя визуальный осмотр, электрические испытания и проверку работоспособности. Любые выявленные проблемы устраняются, чтобы предотвратить появление дефектов в конечном продукте.

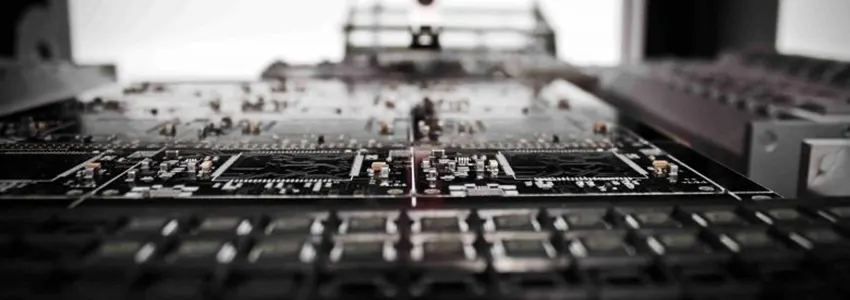

Процесс сборки электроники, также известный как сборка печатных плат, — это детальная, многоступенчатая операция, которая превращает голые печатные платы в полностью функциональные электронные устройства. Он включает в себя различные этапы, каждый из которых играет решающую роль в обеспечении качества, надежности и функциональности конечного продукта. Вот подробное описание основных этапов:
Процесс начинается с того, что инженеры-разработчики создают схему электронной цепи с помощью специализированного программного обеспечения. Затем эта схема преобразуется в физический макет на печатной плате с подробным описанием размещения компонентов и их соединений. На этом этапе проект проходит тщательную проверку на технологичность и тестируемость (DFM и DFT), что позволяет специалистам выявить и устранить потенциальные проблемы производства и тестирования.
Составляется комплексная спецификация материалов (BOM), в которой перечисляются все необходимые компоненты с их техническими характеристиками. Затем эти компоненты закупаются у надежных поставщиков, чтобы обеспечить их соответствие стандартам качества. Эффективное управление запасами имеет решающее значение для отслеживания этих компонентов и обеспечения их доступности во время сборки.

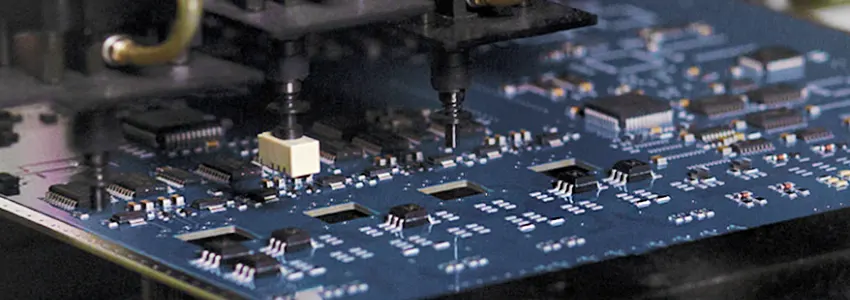

Этот этап включает нанесение паяльной пасты на печатную плату с помощью трафарета, а затем точную установку компонентов с помощью автоматизированных машин. Затем печатная плата подвергается пайке с помощью технологий пайки оплавлением или волновой пайки. После пайки автоматизированный оптический контроль (AOI) проверяет наличие ошибок сборки, таких как несоосность или проблемы с пайкой.
Для компонентов с выводами они вставляются в отверстия печатной платы вручную или автоматически. Затем печатная плата проходит через процесс пайки волной. Для более точных или деликатных соединений некоторых компонентов может потребоваться ручная пайка.
После сборки печатная плата тщательно очищается, чтобы удалить остатки флюса или загрязнения, которые могут повлиять на ее работу.
Проводится тщательное тестирование, включая внутрисхемное тестирование (ICT) на функциональность компонентов и соединений, функциональное тестирование на общую производительность и автоматизированный рентгеновский контроль (AXI) для выявления скрытых дефектов.
Печатная плата размещается в специально разработанном корпусе, который обеспечивает защиту, функциональность и эстетичность. После сборки корпуса изделие упаковывается для безопасной транспортировки и хранения.
На протяжении всего процесса сборки применяются строгие меры контроля качества для обеспечения последовательности и соблюдения стандартов. Ведется подробная документация для отслеживания и ссылок, что обеспечивает высокий уровень качества и ответственности в процессе производства.
Успешный процесс сборки печатных плат зависит от хорошо обоснованных решений на этапе проектирования. Это требует тщательного рассмотрения трех ключевых факторов: выбора компонентов, типа пайки и размещения компонентов.
● Сборщики выбирают компоненты на основе принципиальной схемы, ориентируясь на их стоимость и характеристики.
● Компоненты, изготовленные по технологии поверхностного монтажа (SMT), предпочтительны из-за их компактности и эффективности.
● Компоненты, изготовленные по технологии сквозных отверстий (THT), используются, когда альтернативы SMT недоступны.
● Для упрощения сборки и улучшения дизайна и функциональности печатной платы рекомендуется использовать аналогичные типы корпусов для компонентов.
● Техника пайки должна соответствовать типам компонентов, используемых в PCBA.
● Пайка оплавлением обычно не подходит для плат с преобладанием THT, где более уместна пайка волной.
● Ручная пайка применяется только в тех случаях, когда селективная или волновая пайка нецелесообразна для определенных THT-компонентов.
● Выбор метода пайки значительно влияет на качество, долговечность и надежность печатной платы.
● Компоненты могут размещаться вручную или с помощью автоматизированных процессов.
● Правильное расположение и ориентация деталей имеют решающее значение для предотвращения помех, перегрева и сбоев в работе.
Автоматизированное размещение подходит для крупносерийного производства, но требует точной настройки, в то время как ручное размещение обеспечивает гибкость, но является более медленным и подверженным ошибкам.
Выбор метода зависит от сложности платы, объема производства и требуемой точности.
Ищете надежного партнера для вашего предстоящего проекта по сборке печатных плат? FastPCB Plus — ваш идеальный выбор. Мы предоставляем широкий спектр услуг по сборке электроники, таких как сборка кабелей и жгутов, сборка коробок, электромеханическая сборка и сборка светодиодных печатных плат. Использование ведущего в отрасли оборудования и передовых технологий позволяет нам предлагать быстрые сроки выполнения заказа. Важнейшим фактором, обеспечивающим высокое качество нашей продукции, являются наши услуги по комплексному тестированию на собственном производстве. Эти услуги включают в себя проверку первого изделия, автоматическую рентгеновскую проверку и автоматизированную оптическую проверку.
Мы работаем с проектами любого размера и сложности, независимо от назначения продукции и разнообразия компонентов. Наша современная инфраструктура в сочетании с обширными производственными знаниями и эффективным управлением цепочками поставок позволяет нам адаптировать производственный процесс к вашим потребностям.
Для изделий, требующих дополнительной защиты от жестких условий эксплуатации, FastPCB Plus предлагает услуги по нанесению конформных покрытий и герметизации. Эти методы, особенно полезные для электроники, подвергающейся воздействию экстремальных факторов, защищают печатные платы от влаги, химикатов и перепадов температур, предотвращая коррозию и обеспечивая оптимальную производительность.
Выбирая FastPCB Plus для сборки печатных плат, вы получаете доступ к строгим процедурам контроля качества. Мы используем передовые рентгеновские и поточные 3D AOI и 3D SPI инструменты, а также всесторонние функциональные, экологические, безопасные и внутрисхемные испытания, гарантирующие соответствие готовой продукции вашим точным спецификациям.
Наша цель — выполнить сборку в соответствии с вашими спецификациями, а также усовершенствовать производственный процесс там, где это возможно. Эффективное управление цепочкой поставок, легко интегрированное с нашей ERP-системой и производственным оборудованием, обеспечивает высокую степень своевременности поставок. Такая интеграция помогает оптимизировать закупки, складские и производственные операции, что в конечном итоге снижает общие затраты.
FastPCB Plus имеет важнейшие сертификаты для производства электронного оборудования, включая стандарт ISO 13485 для медицинских устройств. Наша уникальная система управления производством (MES) еще больше усиливает прослеживаемость производства, обеспечивая вам полную уверенность в качестве и последовательности наших услуг.
Мы внедрили бережливое производство на всех наших производственных участках, обеспечивая высокую повторяемость и стандартизацию процессов. Следовательно, вы можете быть уверены, что сборка электроники в FastPCB Plus неизменно соответствует самым высоким стандартам качества.
Сборка печатных плат требует точности и тщательного внимания к деталям. Доверившись опытным профессионалам, вы можете быть уверены, что ваш проект получит заслуженную экспертизу.
Готовы обсудить ваши потребности в электронном монтаже? Давайте свяжемся!
