Для успешной сборки печатных плат требуется не только знание компонентов и технологий сборки. Он требует опыта в проектировании печатных плат, их компоновке, изготовлении и понимании областей применения конечного продукта. Высококачественные услуги по сборке печатных плат имеют решающее значение для получения идеального продукта с первой попытки, исключая переделки и ошибки.
FastPCB Plus предлагает комплексное решение для всех ваших потребностей в производстве печатных плат, включающее изготовление, тестирование/инспекцию и сборку. Если вы хотите получить полный комплекс услуг «под ключ», мы возьмем на себя все — от изготовления печатных плат и закупки компонентов до отслеживания заказов, постоянного контроля качества и окончательной сборки. В случае частичных проектов «под ключ» вы можете предоставить печатные платы и некоторые компоненты, а мы займемся всем остальным.
Сборка печатной платы — это этап, который следует за этапами проектирования и производства индивидуального проекта печатной платы. После того как первоначальные проектные работы завершены в соответствии со спецификациями заказчика, сборщик приступает к созданию печатных плат. Следующий шаг включает в себя поиск и установку всех необходимых микросхем и других компонентов, что известно как этап сборки.
На этом этапе подложка и вытравленные трассы подготавливаются и готовы к дальнейшей работе. Однако печатная плата остается просто плитой с неиспользованным потенциалом до тех пор, пока все необходимые детали не будут приобретены и припаяны на свои места. Для выполнения своего предназначения печатная плата должна быть тщательно и точно собрана, чтобы все основные компоненты были надежно закреплены в соответствующих местах схемы.
В современных печатных платах преимущественно используется технология поверхностного монтажа (SMT). Этот метод позволяет интегрировать более мелкие компоненты, расположенные более плотно друг к другу, что повышает скорость производства и снижает затраты.
В этом процессе паяльная паста наносится на печатную плату с помощью трафарета. Затем компоненты точно позиционируются машинами для подбора и установки компонентов после проверки оператором. Собранная печатная плата подвергается нагреву в печи в процессе пайки, где паста расплавляется, прочно прикрепляя каждый компонент.
Сборка печатных плат со сквозными отверстиями — более старая, но все еще актуальная технология по сравнению с SMT — используется для конкретных приложений. Она предполагает сверление отверстий в печатной плате для вставки выводов компонентов, что позволяет получить более прочные соединения и повысить долговечность изделия.

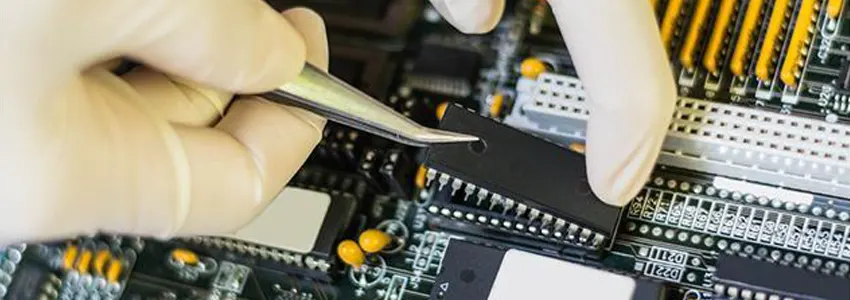

В процессе сквозного сверления выводы компонентов вставляются в эти предварительно просверленные отверстия с учетом их конкретного положения и полярности. Убедившись в правильности размещения, сборщик с помощью нагретой паяльной пасты закрепляет компоненты. Затем припой остывает и застывает, образуя прочное соединение. Ранее этот процесс выполнялся вручную, но теперь технологический прогресс позволил частично автоматизировать как пайку, так и сборку на этапе изготовления сквозных отверстий.
Сборка по смешанной технологии сочетает в себе различные технологии, необходимые для сборки односторонних и двусторонних печатных плат. При односторонней смешанной сборке основные этапы включают печать паяльной пасты, размещение деталей поверхностного монтажа (SMD) и пайку оплавлением. Кроме того, неотъемлемой частью процесса является пайка волной и размещение сквозных отверстий (THT). Когда речь идет о двухсторонней смешанной сборке, в процессе используются как клеевые, так и бесклеевые методы. Клей для поверхностного монтажа, хотя и необязательный, может использоваться в зависимости от конкретных требований. Этот подход включает в себя все этапы, используемые при односторонней сборке, и добавляет процедуры, связанные с обработкой обеих сторон печатной платы.
Достижение оптимальных результатов при сборке по смешанной технологии требует гармоничной интеграции технологии поверхностного монтажа (SMT) и технологии сквозных отверстий (THT). Процесс начинается с нанесения клея для поверхностного монтажа, за которым следует точное размещение SMD-деталей. Затем сборка проходит процесс переворачивания для выравнивания, что приводит к фазе затвердевания. После застывания выполняется пайка волной, завершающаяся размещением компонентов по технологии PTH (Plated Through Hole). Такое сочетание SMT и THT обеспечивает комплексную и эффективную сборку печатных плат, удовлетворяющую широкому спектру электронных приложений.

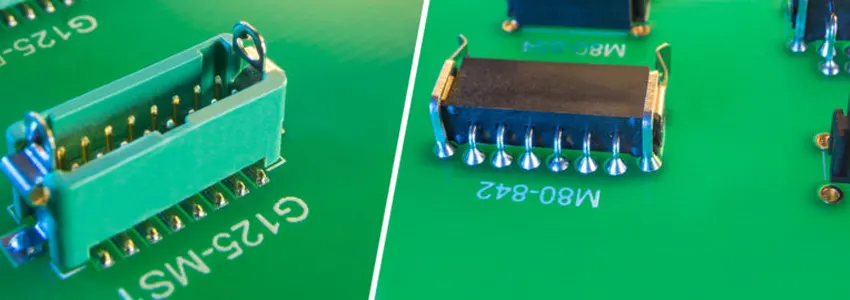

Технология поверхностного монтажа (SMT) и технология сквозных отверстий (THT) — это два разных метода, используемых при сборке печатных плат. SMT предполагает непосредственную пайку компонентов на поверхность подложки платы. В отличие от этого, THT предполагает введение проводящих выводов компонентов через небольшие отверстия в подложке, а затем их пайку на противоположной стороне платы.
SMT обычно выбирают для проектов, где прочные механические соединения не столь важны. Она обеспечивает более быстрый процесс сборки, который еще более упрощается за счет использования машин Pick And Place для точного расположения компонентов перед пайкой. Компоненты для SMT обычно меньше и дешевле, что делает этот метод более подходящим для проектов, где приоритетом является экономичность и компактный дизайн, позволяющий более плотное размещение компонентов.
С другой стороны, THT предпочтительнее, когда необходимы прочные физические соединения в местах пайки. Этот метод особенно выгоден для некоторых типов разъемов и аппаратных средств, требующих надежного крепления в зависимости от их использования. Сборка THT, как правило, занимает больше времени, поскольку включает в себя дополнительные этапы проектирования и производства. Пайка в THT может выполняться вручную или в полуавтоматическом режиме с помощью машин для врезного монтажа.
Компоненты для THT обычно крупнее и немного дороже, чем их SMT-аналоги, отчасти из-за необходимости в проводящих выводах, которые могут быть вставлены через печатную плату. Это структурное требование обусловливает разницу в размерах и цене между компонентами THT и SMT.
Мы предлагаем комплексные услуги по сборке печатных плат «под ключ», которые охватывают весь процесс. Это включает в себя изготовление печатных плат, поиск компонентов, отслеживание заказов, постоянный контроль качества и окончательную сборку.
● Полная сборка печатных плат «под ключ»: Мы занимаемся всеми аспектами процесса, начиная с изготовления печатных плат и закупки комплектующих и заканчивая отслеживанием заказов, проверкой качества и окончательной сборкой. Это комплексное решение обеспечивает плавный и эффективный процесс, идеально подходящий для проектов, требующих минимального участия с вашей стороны.
● Частичная сборка печатных плат «под ключ»: Этот вариант позволяет вам предоставить определенные компоненты (неполный список), а мы возьмем на себя оставшиеся закупки, сборку и контроль качества. Такой подход обеспечивает гибкость для проектов, в которых у вас есть особые требования к поставщикам.
● Быстрое изготовление печатных плат: Мы специализируемся на быстром создании прототипов и малосерийном производстве электроники, обеспечивая своевременную доставку собранных вами печатных плат. Эта услуга идеально подходит для проектов с жесткими сроками или требующих тестирования и проверки на ранних этапах.
● Сборка прототипов печатных плат: Наша экономически эффективная услуга сборки прототипов использует наш опыт «под ключ», чтобы обеспечить удобное и эффективное решение для проверки ваших проектов печатных плат. Мы понимаем важность скорости и точности на этапе создания прототипа.
● Малотиражная сборка печатных плат: Мы предлагаем малосерийное производство, наш завод расположен в Китае, что позволяет обеспечить наиболее конкурентоспособные цены для ваших небольших проектов. Под малыми объемами обычно подразумевается количество менее 1 000 печатных плат.
● Сборка печатных плат больших объемов: Мы удовлетворяем потребности крупномасштабного производства, предоставляя услуги по крупносерийной сборке. Мы используем наш опыт и эффективные процессы для обеспечения высокого качества, быстрого выполнения и конкурентоспособных цен для ваших крупносерийных проектов (обычно превышающих 1 000 печатных плат).
Наши квалифицированные специалисты и современное оборудование обеспечивают высокое качество результатов, независимо от размера и сложности вашего проекта.
● Поверхностный монтаж (SMT)
● сквозное отверстие
● Смешанная технология (SMT/Thru-hole)
● Односторонняя или двусторонняя установка
● Быстрый оборот (1-5 дней)
● Стандартные (10 дней)
● Плановые поставки
● Минимальный заказ не требуется
● Производство первых изделий
● От прототипа до полного производства
● Свинцовые
● Бессвинцовые/соответствующие нормам RoHS
● Варианты флюсов без очистки и с очисткой водой
● Пассивные компоненты размером до 01005
● Массив шариковых решеток (BGA)
● Quad Flat Package No-Lead (QFN)
● Quad Flat Package (QFP)
● Малые корпуса микросхем (минимальный шаг 0,2 мм)
● Услуги по переделке
● Сборка жгутов проводов и кабелей
● Сборка коробок
● Анализ конструкции на предмет технологичности (DFM)
● Рентгеновский контроль
● Водные процессы очистки
● Услуги по тестированию печатных плат
На нашем современном предприятии площадью 65 000 квадратных футов в Шэньчжэне установлено передовое оборудование для производства и сборки печатных плат. FastPCB Plus лидирует в отрасли по качеству и производительности, независимо от того, нужны ли вам стандартные быстрые печатные платы или металлические печатные платы с жесткими допусками.
Больше фотографий оборудования нашей фабрики можно увидеть в профиле нашей компании, пожалуйста, нажмите здесь.
Наш строгий процесс контроля качества гарантирует, что каждая сборка печатной платы, независимо от размера и сложности, соответствует самым высоким стандартам. Мы проводим собственные испытания, включая ICT, рентгеновское, функциональное тестирование и AOI, чтобы обеспечить массовое производство экономически эффективным способом. Сроки выполнения заказов составляют от 1 до 5 дней для стандартных проектов и от 1 до 2 недель для сложных проектов, но мы можем ускорить производство для срочных заказов. Независимо от того, нужны ли вам малосерийные прототипы, крупносерийное производство, превышающее 10 000 штук, или что-то среднее, мы можем удовлетворить все ваши потребности в сборке печатных плат.
Выбирайте FastPCB Plus в качестве надежного партнера для всех ваших потребностей в сборке печатных плат. Наши широкие возможности, приверженность качеству и стремление к удовлетворению потребностей клиентов гарантируют успешный результат каждого проекта.
