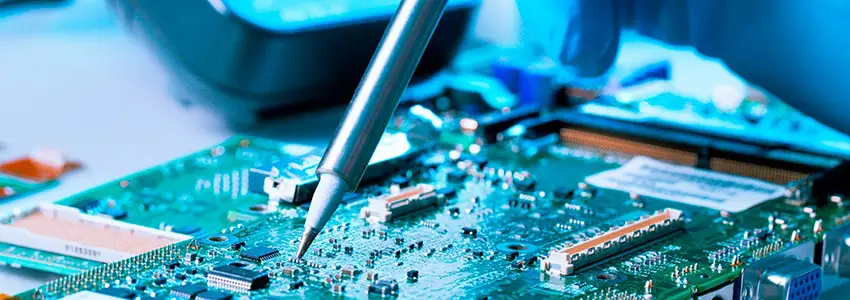

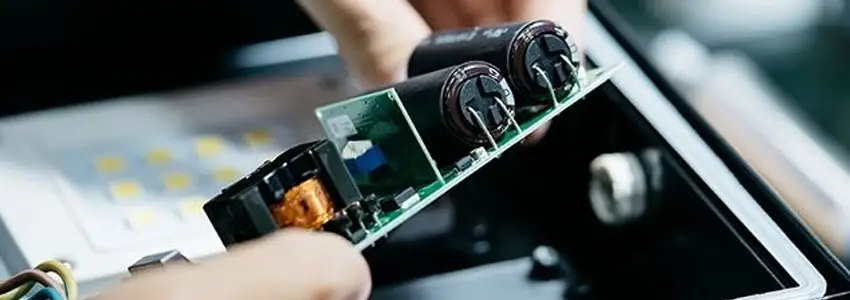

Смешанная сборка печатных плат — это метод, при котором на одну печатную плату интегрируются как компоненты поверхностного монтажа, так и компоненты со сквозными отверстиями. По сути, это сочетание автоматизированных и ручных методов сборки. Такие сборки особенно полезны для изделий, в которых требуется сочетание плотно упакованных и высоконадежных компонентов. Сборка печатных плат смешанных моделей может быть более сложной по сравнению со стандартными печатными платами, но преимущества часто перевешивают дополнительные затраты времени и ресурсов.
FastPCB Plus специализируется на создании сложных сборок печатных плат для различных отраслей промышленности, используя смешанные технологии со скоростью и точностью. Приоритетом наших услуг в этой области являются качество и точность, а также эффективность. Мы предоставляем полный набор технологических процессов и вариантов сборки, включая работу с односторонними, двусторонними, гибкими, жестко-гибкими или многослойные печатными платами со смешанными технологиями.
Сборка печатных плат по смешанной технологии объединяет технологию поверхностного монтажа (SMT), технологию сквозных отверстий и упаковку в виде массива шариковых решеток (BGA). Этот метод объединяет устройства поверхностного монтажа (SMD), компоненты со сквозными отверстиями и пакеты с шариковой решеткой, используя сильные стороны всех трех технологий. Такой подход часто используется в приложениях, где требуется сочетание этих типов компонентов. Существенным преимуществом этого стиля сборки печатных плат является отказ от использования паяльной пасты. Это позволяет эффективно решать различные проблемы, связанные с пайкой.
Преимущества печатных плат смешанной сборки
1. Versatility in Component Integration: Mixed PCBs allow for the integration of a wide range of components. SMT components are ideal for miniaturization and high-density designs, while THT components offer better mechanical strength. This versatility is especially beneficial for complex electronic devices.
2. Универсальность в интеграции компонентов: Смешанные печатные платы позволяют интегрировать широкий спектр компонентов. SMT-компоненты идеально подходят для миниатюризации и высокоплотных конструкций, в то время как THT-компоненты обеспечивают более высокую механическую прочность. Такая универсальность особенно полезна для сложных электронных устройств.
3. Гибкость проектирования: Смешанная сборка позволяет разработчикам оптимизировать компоновку, размещая компоненты в соответствии с их функциями и возможностями подключения, а не ограничиваясь методом сборки. Это может привести к повышению эффективности конструкции и улучшению производительности.
4. Оптимизированы по функциональности: Некоторые компоненты доступны только в корпусах со сквозными отверстиями или лучше работают в таких конфигурациях. Смешанная сборка позволяет включать эти компоненты, обеспечивая оптимальную функциональность конечного продукта.
5. Управление тепловыделением: Компоненты со сквозными отверстиями способны выдерживать большее количество тепла, чем SMT-компоненты. Это выгодно для мощных приложений или в сценариях, где отвод тепла является проблемой.
1. Повышенная сложность производства: Процесс сборки печатной платы по смешанной технологии сложнее, чем при использовании одной технологии. Это может привести к увеличению времени производства и повышению стоимости рабочей силы.
2. Более высокая стоимость: Дополнительная сложность и необходимость использования нескольких процессов сборки (например, пайка волной для THT и пайка оплавлением для SMT) обычно делают печатные платы смешанной сборки более дорогими.
3. Проблемы проектирования: Балансировка размещения компонентов SMT и THT может быть сложной задачей. Для этого могут потребоваться более сложные инструменты проектирования и квалифицированные инженеры, что увеличивает стоимость и время разработки.
4. Ограничения по размерам: Хотя SMT-компоненты позволяют добиться миниатюризации, включение THT-компонентов может ограничить размеры печатной платы. Это может быть недостатком в тех случаях, когда пространство ограничено.
5. Проблемы с пайкой: Необходимость избежать повреждения SMT-компонентов при пайке волной, используемой для THT-компонентов, может быть сложной. Для этого могут потребоваться специальные технологии, такие как адгезивное соединение SMT-компонентов или использование поддонов для припоя.
6. Ограниченная возможность ревизии: После впаивания компонента со сквозным отверстием вносить изменения или исправления может быть сложнее и чревато повреждением печатной платы, в отличие от компонентов SMT, которые легче поддаются доработке.
Сборка через отверстия подразумевает установку компонентов с выводами в просверленные отверстия на печатной плате и их фиксацию припоем. Этот метод отличается от технологии поверхностного монтажа, поскольку выводы проходят «сквозь» плату. Доминировавший до конца восьмидесятых годов, THA по-прежнему играет роль в современном производстве электроники, дополняя SMT в определенных областях применения. Она особенно полезна для крупных компонентов (например, индукторов и конденсаторов), деталей, подверженных механическим нагрузкам (например, переключателей и разъемов), а также для высокопроизводительной электроники (например, реле или высоковольтных резисторов). Основное преимущество THA заключается в прочных соединениях, которые он образует, что делает его пригодным для компонентов, подвергающихся механическим нагрузкам, воздействию окружающей среды или высоких температур. Кроме того, простота модификации делает THA благоприятной для создания прототипов и любительских проектов.
SMT — это процесс монтажа электронных компонентов непосредственно на поверхность печатной платы с помощью паяльной пасты. Этот метод предполагает использование автоматизированного оборудования для точного размещения и монтажа, что дает ряд преимуществ. SMT способствует быстрому монтажу деталей, повышая производительность и снижая затраты. Он позволяет использовать более компактные и легкие компоненты, что позволяет разработчикам оптимизировать пространство печатной платы и минимизировать размеры изделия без ущерба для производительности. Снижение веса также повышает портативность продукта. SMT известна тем, что позволяет использовать более мощные компоненты, достигать высокой плотности компонентов и обеспечивать меньшую общую площадь, обеспечивая при этом простой и надежный процесс сборки печатной платы.
BGA представляет собой значительный скачок в развитии технологии поверхностного монтажа (SMT). Этот метод предусматривает наличие множества сферических бугорков на поверхности компонента, что обеспечивает высокую плотность упаковки. BGA позволяет компактно упаковывать ИС с сотнями выводов, повышая функциональность и экономя место. К основным преимуществам BGA относятся его отличные электрические свойства, теплопроводность и улучшенная паяемость, которые способствуют высокой производительности. Ее применение охватывает различные отрасли промышленности, включая беспроводную, медицинскую, светодиодную, а также такие отрасли, как аэрокосмическая, телекоммуникационная и военная.
Смешанная сборка печатных плат особенно полезна для приложений с высокой плотностью монтажа, где требуется высокая функциональность на компактном пространстве. Вот некоторые ключевые области, где применяется технология смешанной сборки печатных плат:
● Серверные платы
● Блоки обработки видео
● Коммуникационное оборудование
● Платы датчиков
● Водяные спринклеры с таймером
● Кондиционеры
● Светодиодные осветительные приборы
● Планшеты
● Носимые устройства
● Промышленные системы управления
● Телевизоры с инфракрасным дистанционным управлением
● аксессуары для смартфонов
● процессор
● Спринклеры с таймером
● Автоматическая дозирующая машина
● Акустический сканирующий микроскоп
● Машина для печати шаблонов
Компания FastPCB Plus предлагает широкий спектр услуг и возможностей по сборке печатных плат по смешанным технологиям:
● Полностью автоматизированное сборочное оборудование: Наше предприятие оснащено самым современным, полностью автоматизированным оборудованием для сборки печатных плат.
● Быстрое производство и прототипирование: Мы специализируемся на быстром производстве и создании прототипов для удовлетворения различных потребностей клиентов.
● Высокоскоростное производство: Возможность высокоскоростного производства позволяет нам эффективно изготавливать сборки с высокой плотностью населения.
● Точное размещение компонентов: Наши передовые станки позволяют размещать небольшие, тонкие, свинцовые компоненты на печатных платах с удивительной точностью и скоростью.
● Передовые возможности оборудования: Мы предлагаем лазерный прицел и автоматизированное дозирование флюса благодаря нашему современному оборудованию.
● Разнообразные технологии пайки: Наше оборудование оснащено машинами для пайки селективным и волновым припоем, что позволяет удовлетворить самые разнообразные требования к сборке.
● Автоматизированная многоступенчатая водная очистка: Мы обеспечиваем тщательную очистку печатных плат с помощью полностью автоматизированной многоступенчатой системы водной очистки.
● Всестороннее тестирование и инспекция: Каждая сборка печатной платы проходит тщательное тестирование и проверку с использованием таких методов, как рентгеновский контроль, автоматизированная оптическая инспекция (AOI) и функциональное тестирование.
● Использование титановых ребер жесткости: Для повышения жесткости мы можем использовать титановые ребра жесткости в процессе сборки.
● Гибкие варианты объемов: Наши услуги отвечают различным требованиям к объему производства, включая прототипы, небольшие партии и крупносерийное производство.
Мы предлагаем широкий спектр услуг по сборке печатных плат. Это включает в себя как односторонний, так и двусторонний смешанный монтаж печатных плат, мы можем легко справиться со сложными сборками печатных плат с большим количеством компонентов. Кроме того, мы можем работать как с прототипами, так и с крупносерийным производством, удовлетворяя все ваши потребности в объемах. Выбор FastPCB Plus станет для вас правильным решением.
