Характеристики и сложности производства печатных плат на основе ПТФЭ

Честно говоря, материал FR-4 является универсальным решением, но у него есть свои ограничения. Когда частота сигнала достигает диапазона гигагерц, привычный FR-4 перестаёт справляться с нагрузками. Появляются потери сигнала, помехи и падение производительности, которые недопустимы. Если вы столкнулись с такой ситуацией, вы, скорее всего, изучаете печатные платы из тефлона (ПТФЭ).

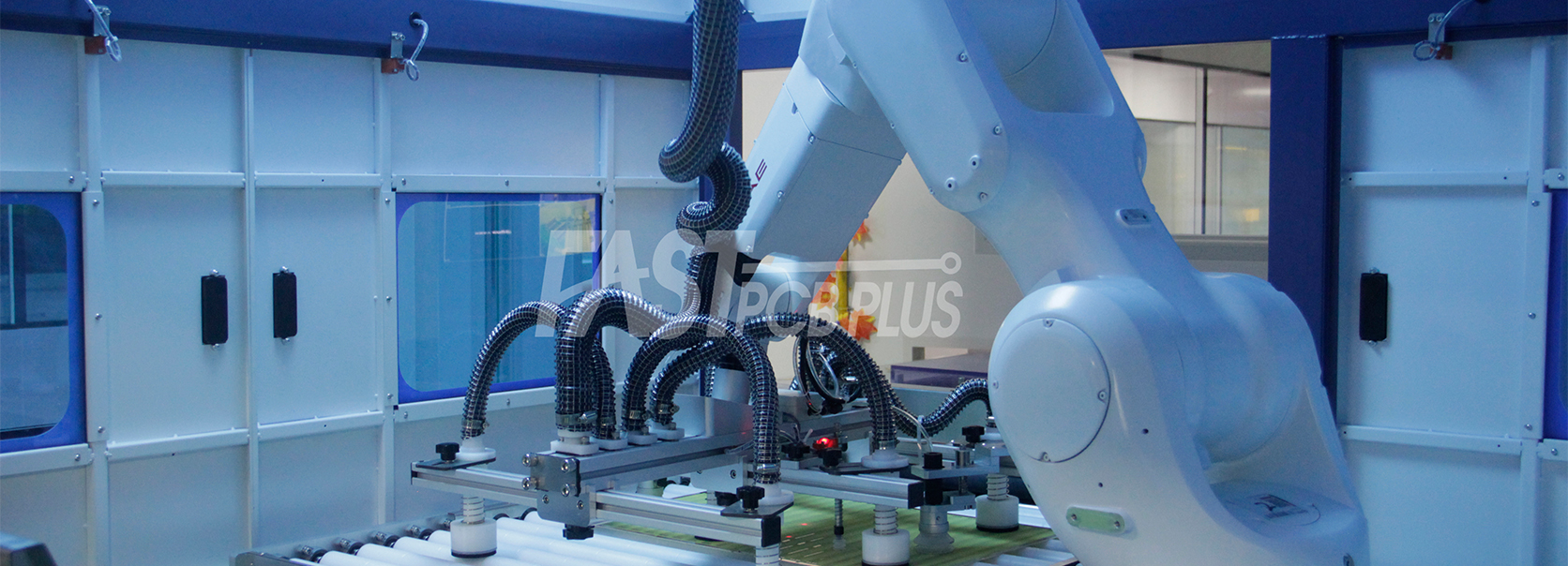

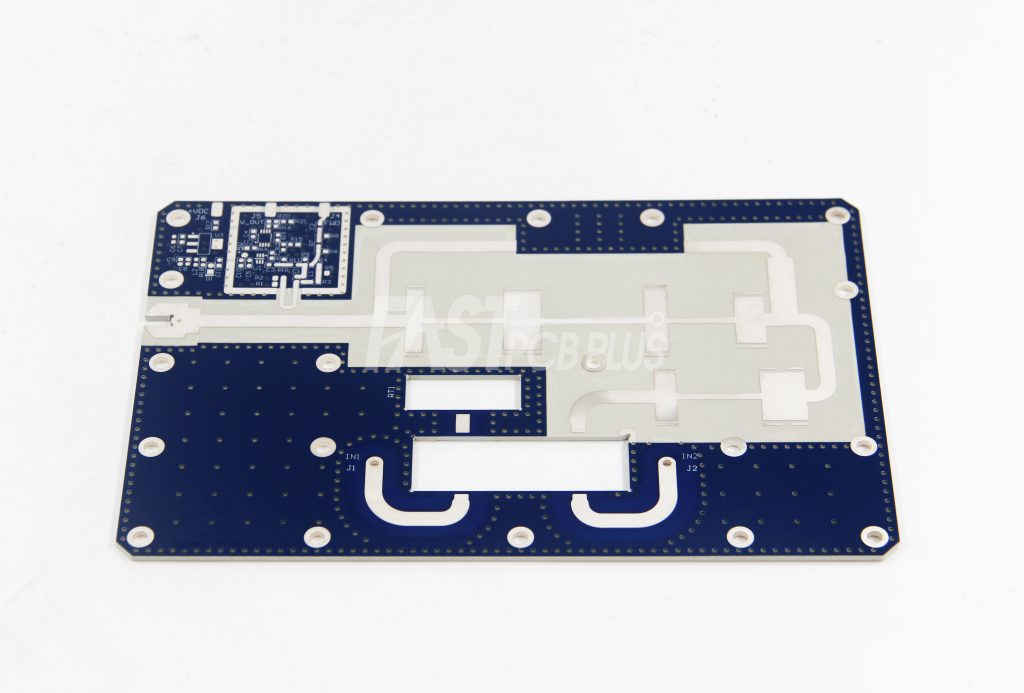

Главное преимущество печатных плат из ПТФЭ (политетрафторэтилена) — стабильность электрических характеристик даже в сложных условиях. У них крайне низкие диэлектрические потери, что идеально подходит для высокоскоростных схем. Однако есть недостаток: ПТФЭ очень сложен в обработке. Материал скользкий и мягкий, поэтому технология его производства кардинально отличается от изготовления стандартных плат.

Почему это важно для вас? Даже самый качественный материал не имеет смысла, если производитель допустит ошибки в совмещении слоёв или при гальваническом покрытии во время изготовления.

Мы много лет работали на производстве и изучили все особенности данных оснований. В этом руководстве мы обходим рекламные пустые слова и сразу рассказываем о свойствах ПТФЭ, а также о том, как мы решаем сложности его производства за вас.

Диэлектрическая проницаемость печатных плат из ПТФЭ

Прежде чем перейти к другим темам, разберем показатель Dk. При разработке высокочастотных печатных плат диэлектрическая проницаемость — не просто цифра из спецификации, а основа целостности сигнала. Dk показывает, сколько энергии сигнала поглощает материал платы. Эталонное значение для вакуума равно 1,0. Чем выше этот показатель, тем больше энергии накапливает основание, что приводит к задержкам и искажению сигнала.

Стандартный ПТФЭ имеет диэлектрическую проницаемость около 2,1 — это одно из самых низких значений. Благодаря этому материал не отнимает энергию сигнала и не искажает его форму при прохождении по медным дорожкам, обеспечивая четкую и стабильную передачу сигнала от точки к точке.

Но вот настоящий секрет: в мире радиочастот (RF) низкая Dk — это отлично, но стабильная Dk — это всё.

Большинство материалов нестабильны: их диэлектрическая проницаемость меняется с ростом частоты. Для точных схем такое отклонение крайне опасно, оно делает расчеты импеданса недействительными. ПТФЭ же отличается стабильностью. Его показатель Dk неизменен как на частоте 1 ГГц, так и в диапазоне миллиметровых волн 5G.

Почему это важно? При изготовлении высококачественных разъёмов и базовых станций 5G нужно точно знать поведение платы сейчас, в будущем и на частотах до десяти гигагерц. Именно такую надёжность обеспечивает ПТФЭ, поэтому мы используем его для самых сложных заказов.

Свойства материала печатных плат из ПТФЭ

Мы уже разобрали показатель Dk, но это лишь малая часть преимуществ. Не зря инженеры называют ПТФЭ «королём пластиков». Его достоинства не ограничиваются одной характеристикой, этот материал отлично выдерживает любые внешние воздействия.

Вот основные причины нашего выбора:

1. Температурная стабильность

Большинство материалов выходят из строя при сильном холоде или жаре, но не ПТФЭ. Он выдерживает огромный рабочий температурный диапазон и сохраняет стабильность от −454 °F до 600 °F. Ни в суровых космических морозах, ни в условиях высокотемпературных двигателей он не трескается и не становится хрупким.

2.Электрические характеристики

Это классический изолятор класса С. Его диэлектрическая прочность составляет от 50 до 170 кВ/мм, надёжно предотвращая электрический пробой. Идеально подходит для стабильной защиты электронных схем.

3.Химическая и экологическая инертность

Материал не повреждается даже в царской водке, устойчив практически ко всем химическим растворителям. Кроме того, он не боится ультрафиолетового излучения и окисления. В отличие от других пластиков, которые желтеют и разрушаются, ПТФЭ сохраняет свои свойства и имеет один из самых длительных сроков службы в отрасли.

4.Поверхностные характеристики

Представьте себе сковороду, только высокотехнологичную. ПТФЭ обладает самым низким поверхностным натяжением среди всех твёрдых материалов. Ничто к нему не прилипает. Благодаря коэффициенту трения всего 0,04, он невероятно скользкий. (Примечание: это замечательно для производительности, но именно поэтому нам приходится использовать специальную химическую обработку, чтобы медь могла к нему приклеиться!)

5.Механическая жесткость

Стабильность размеров имеет важное значение. Исключается коробление платы при перепадах температур. ПТФЭ сохраняет форму и прочность в широком температурном диапазоне, обеспечивая точность конструкции.

Трудности производства и решения для печатных плат из ПТФЭ

Прекрасные свойства ПТФЭ — термостойкость и антипригарность — одновременно усложняют его производство. Платы из ПТФЭ нельзя обрабатывать на стандартных линиях для материала FR-4, требуются специальные технологии и мощное оборудование.

Вот проблемы, возникающие при производстве, и способы их решения

1.Поверхностная обработка

Главное преимущество ПТФЭ — отсутствие адгезии с другими материалами. Однако при меднении и нанесении паяльной маски это свойство становится существенным недостатком. При стандартном гальваническом покрытии медь легко отслаивается от стенок отверстий.

Решение: мы не просто очищаем плату, а изменяем химический состав её поверхности. Применяем автоматическую плазменную обработку газом или химическое травление на основе натрия для молекулярного шерохования поверхности ПТФЭ. Это аналогично шлифовке древесины перед покраской. Данный метод обеспечивает надежное сцепление меди и паяльной маски, предотвращая последующее расслоение.

2.Процесс сверления

Материал FR-4 твердый и легко поддается сверлению. ПТФЭ мягкий, сверление похоже на разрезание холодного масла, к тому же он содержит стекловолокно. При неправильной скорости сверления материал размазывается, образуя наплывы и неровные стенки отверстий. В ВЧ-схеме дефектные стенки отверстий вызывают перепады импеданса и нарушают целостность сигнала.

Решение: стандартные режимы не применяются, разработаны индивидуальные параметры ЧПУ для ПТФЭ. Используются специальные сверла и технология интенсивного удаления стружки для быстрой обработки и отвода отходов. В итоге получаются ровные чистые отверстия, обеспечивающие стабильную передачу сигнала.

3.Термическая стабильность

Инженеров беспокоит один показатель: коэффициент теплового расширения ПТФЭ в 5–6 раз выше, чем у стандартных материалов. При нагреве во время ламинирования или пайки плата интенсивно расширяется. Неправильная обработка приводит к отслоению меди от основы и появлению трещин в стенках сквозных отверстий.

Наше решение: мы не используем простое прессование. Применяем сложную многоступенчатую вакуумную ламинацию. Точный контроль режимов нагрева и охлаждения исключает коробление и появление трещин. Работа выполняется с максимальной точностью.

4.Хранение и управление

Стоимость ПТФЭ в 20–50 раз выше стандартного материала FR4. Это дорогостоящее сырьё, к тому же очень хрупкое. Материал легко царапается и подвержен окислению при открытом хранении.

Наше решение: мы бережно обращаемся с ПТФЭ. На предприятии FastlinkPCB материал хранится в строго контролируемом затемненном помещении с оптимальной температурой и влажностью. Производственный процесс четко регламентирован: после травления плату необходимо направить на нанесение паяльной маски за 12 часов. Затем проводится интенсивная сушка для полного удаления влаги.

Зачем такие сложности? При использовании высокопрочного материала вы получаете безупречную готовую продукцию.

Итоговые выводы

В конечном счёте, высокий выход годных плат на основе ПТФЭ не случается сам по себе. Вы можете купить самую дорогую подложку в мире, но если в цеху нет опыта работы с ней, вы просто выбрасываете деньги на ветер. Успех сводится к одному: может ли ваш производитель преодолеть разрыв между «превосходно на бумаге» и «надёжно в работе»?

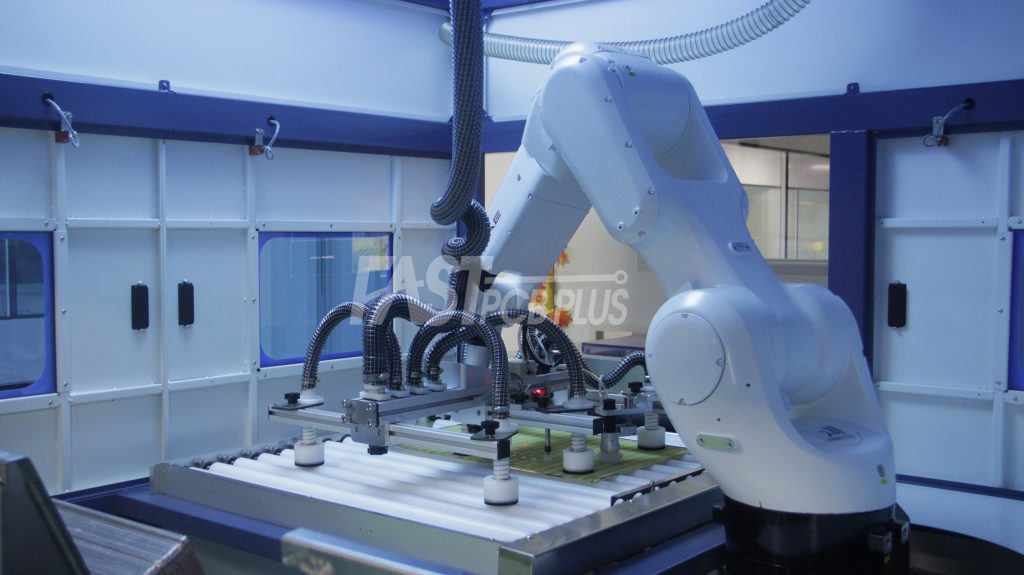

Именно здесь мы выполняем основную сложную работу. Получение стабильной высококачественной продукции из трудообрабатываемого ПТФЭ требует специального оборудования, проверенных технологий и скрупулезного контроля качества.

В FastPCBplus мы много лет оттачиваем технологические процессы, чтобы вы не испытывали проблем. Мы устраняем сложности при работе со специальными материалами, гарантируя полное соответствие готового изделия проектным параметрам.
